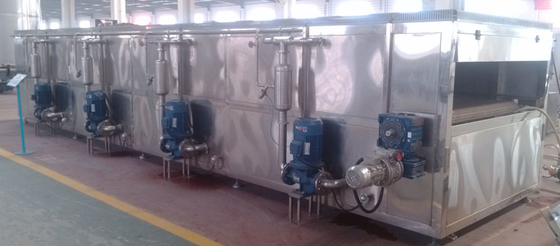

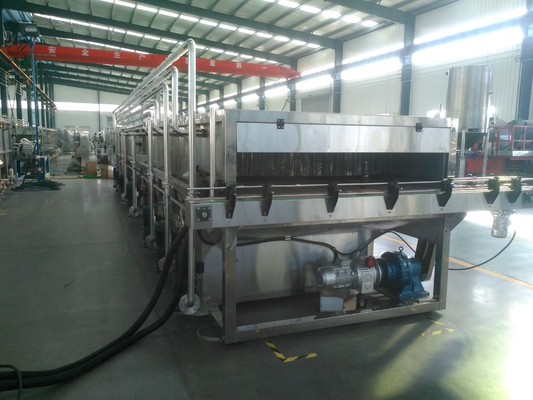

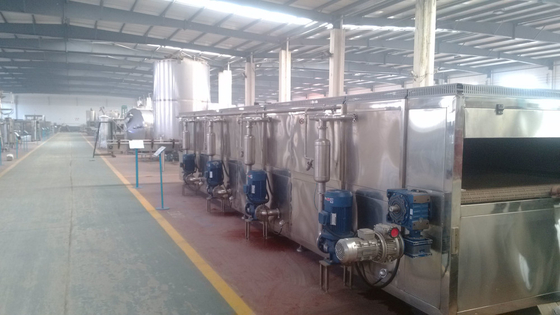

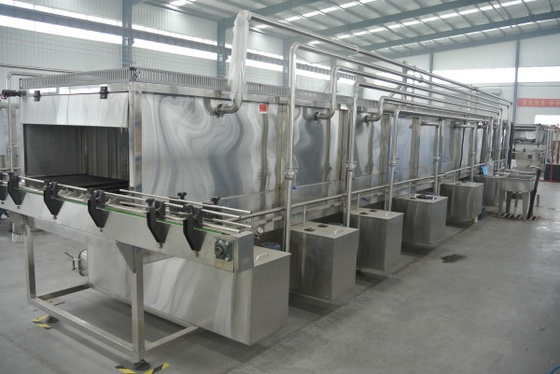

Распыляя тип пастеризатор тоннеля производственной линии упаковки для пива или напитка

Распыляя тип пастеризатор тоннеля производственной линии упаковки для пива или напитка


Краткое введение
Пастеризатор тоннеля серии ГД-ПЛГ также вызван типом машина бутылки воды распыляя грея/охлаждая. Отличающийся от сразу нагревая тип внезапная стерилизуя машина, этот пастеризатор тоннеля серии смог простерилизовать жидкостный продукт вместе со своим пакетом (стеклянная бутылка или бутылка ЛЮБИМЦА или могут). Он может убить все бактерии которые возможный существует в жидкостных продукте или пакете. Жидкостный продукт и свой пакет нагреты к стерилизуя температуре, держат эту температуру для некоторого времени, и после этого температуры каплепадения к окружающей температуре путем распылять крутую воду на пакет.
Ⅱ. Основные технические параметры
(1) общая производительность: 10 000боттлес/хр.

(2) конечная температура на выходе на машину: 30~35℃ (для пива)

(3) полная сила моторов: 27кв

Сила редуктора скорости на транспортере сетк-пояса: 1.1кв

Сила редуктора скорости на транспортере входного сигнала бутылки: 0.37кв

Сила редуктора скорости на транспортере выхода бутылки: 0.37кв

Сила центробежных насосов (8сец): 3×8=24кв

(5) чистых весов машины: о 6900кг

(6) общих размеров: 19000×2100×2040мм

Ⅲ. Принцип деятельности

Этот пастеризатор тоннеля главным образом состоит из 3 разделов: раздел топления, раздел температуры постоянного и секция радиатора. Транспортер входного сигнала бутылки переносит полные бутылки на пояс сетки от транспортера входного сигнала бутылки. Все бутылки в машине аранжированы в заказе и проходят через 3 раздела по-одному, и достигают требований технологического прочесса. Наконец, транспортеры выхода бутылки переносят бутылки к дишаргинг цепь. Следование описание о 3 разделах на пастеризаторе ГД-СДжДж-4000Туннел:

• Раздел топления воды:

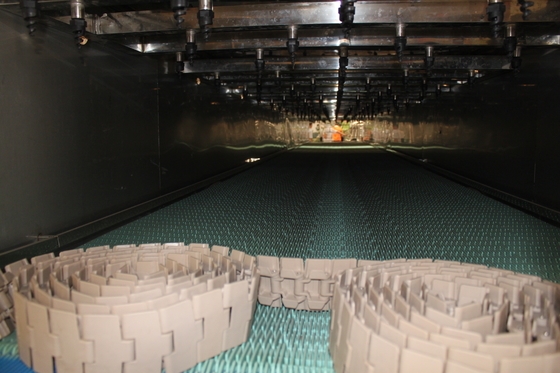

8 отделенных цистерн с водой в этом разделе. Вода подогрета в этих танках паром. Горячая вода нагнетена в сопла над поясом сетки насосом брызг, и распылена на полные бутылки. Температура на бутылках повышена постепенно для уменьшения потери вкуса в жидкостном продукте влияемом на высокой температурой. Повторно использованная вода возвращает в цистерны с водой.

(1) раздел температуры постоянного (стерилизуя раздел)
Этот раздел стерилизует раздел, который температура о 60℃. Также раздел температуры постоянного. Одна цистерна с водой, и вода нагрета к стерилизуя температуре паром. Горячая вода нагнетена к соплам над поясом сетки, и распылена на полные бутылки. Температура воды контролей системы контроля температуры автоматически. Принцип деятельности этой системы отрегулировать расход потока пара в этот танк с пневматическим клапаном места угла, на основании разницы в температуры обнаруженном аппаратурой контроля температуры. Вы смогли отрегулировать бесконечную скорость уменьшаете к ходу суда изменения пояса сетки, для изменения стерилизуя времени. Извещение: Не отрегулируйте свою скорость когда машина выключила.

(2) секции радиатора
Этот раздел состоит из теплой охлаждать-зоны воды и охлаждать-зоны воды из крана. Одна цистерна с водой под зоной водяного охлаждения воды из крана. Вода из крана нагнетена в сопла над поясом сетки и распылена на бутылки. Это окончательная охлаждая процедура. Повторно использованная вода от этой области хэатед в теплую воду и нагнетена для того чтобы греть охлаждать-зону воды. Это первая охлаждая процедура.

1. Потому что эта машина слишком длинна, мы разделяли ее в 2 части для того чтобы транспортировать ее. Потребитель смог собрать их в интегрированный блок на его мастерской. Потребитель установит всю машину на трудную & ровную землю. И после этого установите все насосы брызг, трубопроводы воды, моторы и все редукторы скорости.

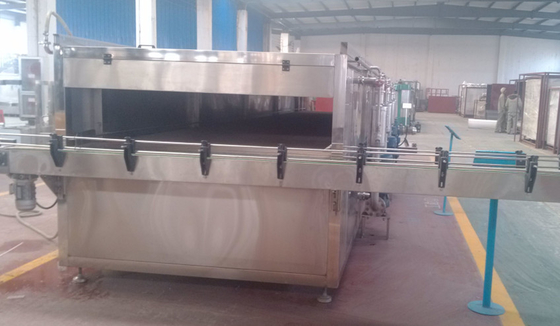

2. установите транспортеры вход-выхода бутылок. Отрегулируйте пектинате плиты для того чтобы выровнять пояс сетки, для того чтобы уверить иньпут бутылки или вывести наружу ровно.

3. соедините трубопроводы пара, обжатые трубопроводы воздуха (0.4~0.6Мпа) и трубопроводы воды.

4. соедините силовые кабели, электрические управляемые схемы и цепи аппаратуры.

5. добавьте лубе в редукторы скорости. Бесконечный редуктор скорости будет использовать бренд УБ-1 лубе.

6. 16 колес цепного колеса на квадратном управляя вале и 8 колес цепного колеса на заднем вале. Только одно колесо цепного колеса фиксировано на центральная точка валов в направлении цапфы. Все другие колеса цепного колеса аранжированы в пропорциональном дистанционировании на валах и движимость в их направлении цапфы, компенсировать расширение жары пояса сетки, держит хорошую работу джогле между поясом сетки и колесами цепного колеса.

7. индивидуально начните моторы на ленточный транспортер сетки, транспортеры вход-выхода бутылки и время насосов вкратце, для проверки правильности вращаясь направления всех моторов.

8. начните ленточный транспортер сетки для того чтобы побежать оно на около 30 минут на меньшем быстродействии. Проверите пояс сетки если он бежит ровно. И после этого ускорьте ход своей скорости постепенно к проектной скорости согласно стерилизуя требуемому времени. Разграничьте скорость пояса сетки согласно различным продуктам.

9. начните транспортеры вход-выхода бутылки. Проверите их если они бегут ровно. Отрегулируйте их ходы суда согласно фактическим выходам.

10. вода из крана компенсирована в цистерны с водой в машине по-одному через трубопроводы на секции радиатора. Когда уровень воды достигает к некоторому порту переполнения, начните все насосы брызг, для проверки всех сопл если они прегражены, то проверите вод-распыляя условие.

11. включите клапан на обжатом трубопроводе воздуха. Отрегулируйте редуктор давления для того чтобы держать воздушное давление на 0. 4Мпа.

12. Установите стерилизуя температуру и сигнал тревоги температуры (температура верхнего предела и температура нижнего предела) путем регулировать систему контроля температуры в соответствии с отростчатым требованием. Включите клапан пара и отрегулируйте параметр на аппаратуре ПИД (вообще, этот параметр был установлен перед доставкой), для того чтобы стабилизировать температуру воды в пределах ±1℃ вокруг точки отсчета (температуры).

13. Нагрейте воду в цистернах с водой к требуемой температуре.

14. Остановите все моторы и поверните клапан воздуха, когда все регулируя работы были закончены.

Ⅴ. Эксплуатация и техническое обслуживание
А. Деятельность
1. иллюстрация для функции панели
Кнопка и установки температуры: эта кнопка контролирует клапан пара магнитный на 1-ой цистерне с водой в разделе топления.

Если температура воды чем точка отсчета о 1℃ (она была установлена изготовителем), то клапан пара магнитный включен к воде жары. Если температура воды выше чем точка отсчета о 1℃ (она была установлена изготовителем), то клапан пара магнитный был бы повернут для того чтобы остановить жару.
Примечание: Если вам нужно переустановить температуру воды, то вы смогли отжать кнопки к или п на панели регулятора температуры для того чтобы переустановить его под идущим режимом. Зона индикации СВ (значение установки температуры) вспыхивает когда вы переустановите значение. Отожмите кнопку】 【УСТАНОВЛЕННУЮ для того чтобы вписать значение если показанное значение соответствующее. Пожалуйста прочитайте руководство аппаратуры для регулятора температуры осторожно прежде чем вам нужно доработать другие параметры.
.
