6000 автоматизированная БПХ машина оборудования напитка разливая по бутылкам моя заполняя покрывая

6000 автоматизированная БПХ машина оборудования напитка разливая по бутылкам моя заполняя покрывая

Часть первая. Список и цитата оборудования

1. Описание проекта

Продукт Ø: Сок

Имя проекта Ø: Продукция сока и разливая по бутылкам заполняя линия

Проект Ø соединяет: КО. машины Гонда, Лтд, Шаньдун (Китай)

Бутылка Ø: 1500мл, 750мл, 300мл для ЛЮБИМЦА

Емкость Ø: 6000БПХ основанное на бутылке 500мл

2. Список и цитата оборудования

Примечание

1. Условия платежа: 30%Т/Т после знака контракт, 70% перед пересылкой.

2. Цена не включает трубопровод, транспортеры. Цена трубопровода и транспортера будет подтвержена после подтверждения плана.

3. Ценность цитаты: 30 дней от этой выдавая даты.

4. Доставка: через 60 трудодней после получения первого взноса.

Служба технической поддержки и обслуживание

1. продукты Верхн-качества сопровожены с высшего уровня обслуживаниями. Продавец ответит покупатель в течение 8 часов после получать корреспонденцию покупателя. Если обслуживание приезжая на место покупателя спрошено, то продавец пошлет техников которые обыкновенно будут получать к месту покупателя согласно назначенному времени обеими партиями.

2. Продавец должен предусмотреть тренировку и установку на месте покупателя, но покупатель должен оплатить для размещещния, авиабилета, визы и зарплаты инженера продавца.

3. Качественная гарантия: 12 месяца.

Часть 2. Введение оборудований

Боилер сиропа

Это оборудование одно из необходимых оборудований в индустрии напитка, еды и медицины. Оно смогл совершенно закончить работу как чирей сиропа, крутой и хранение в одном теле.

Смешивать заранее танк

Это оборудование ассистентская часть для смешивая сока и воды. Оно использован для того чтобы смешать сироп и другой вид жидкости. Оно сделан супер нержавеющей стали. Оно имеет славный внешний вид, сейф, характеристику гигиены и так далее.

Фильтр сиропа

Эта машина соответствующая для извлекать твердое дело из парного молока, сиропа, напитков и любой жидкости. 2 фильтра могут изменить использующ один другого; не необходимо остановить машину по мере того как вы изменяете сеть фильтра, и также соответствующее работать в течение длительного времени.

Гомогенизатор

Высоконапорный гомогенизатор и высоконапорный ресипрокатинг насос сила

передача и материальный транспортируя механизм. Сильная сила ножниц, удар и

кавитации можно произвести под влиянием высокого микронизед давления

жидкостные материалы или частицы жидкост-несущей.

Давление 40мпа

Сила 22кв/х

Размер 1050*1250*1350мм

Н.В 1250кг

Дегассер вакуума

Дегассер одно из необходимого оборудования в производственной линии чая фруктового сока или плода. Он главным образом использован для дегазировать гомогенизированный сок под условием вакуума и предотвратить сок от быть окисленным и после этого увеличить жизнь раковины сока.

Емкость: 3000Л/Х

Работая вакуум 0.05-0.08мпа

Дя 800*2560мм размера

Сила 5.2кв

Н.В 1250кг

Пастеризатор сока

Принятие метода заварки зеркал-поверхности, меньшие жидкостные остатки.

Соединитесь с гофрируйте трубу, уменьшите горячее давление деформации.

Возвращение жидкости трубопровод в случае если это оно совершенно не пастеризовано.

Фланцы которые соединяют безгнилостные питательные клапаны и трубопроводы

защищенный с паром.

Контроль в реальном времени жидкостных поверхности и температуры.

Емкость: 3000Л/Х

Входная температура сока: 25℃

Температура выхода сока: ≤45℃

Пастеризуйте температуру: 115℃~135℃

Расход пара: 60кг/Х

Размер машины: 800*700*1500мм

Транспортер воздуха

Структурные характеристики

☉Стайньлесс стальные карбинет воздуха и канал выдувания воздухом.

доска отклонения ☉Иннер, распространила воздух в транспортере эффективно для того чтобы получить самые лучшие воздушные потоки.

☉Тхэ транспортирует систему никакая потребность много обслуживания или ремонт, транспортировать закончен автоматически.

☉Хигх транспортирует скорость, устойчивую транспортирует без царапать.

☉Сафеты деятельность, устойчивая деятельность.

Основной параметр

том ☉Боттле: 200-1500 мл

☉Боттле транспортируя поворачивая ангела: 〈15℃

шея ☉Боттле: регулируемый

части ☉Майн: Воздуходувка воздуха (продукт совместного предприятия, с системой фильтрации воздуха)

ООН-встряхиватель бутылки

Введение:

ООН-встряхиватель серии ЛП оборудование бутылки коллокатинг интернационально предварительной ровной технологии лифта мы начали на основание введенной технологии с рассмотрением пристрастия объектов отечественного напитка заполняя к высокоскоростной продукции.

Машина тела форма бочонка, с регулируемыми лошадями в дне наружного округления, для того чтобы отрегулировать высоту и уровень машины. Внутренний и наружный роторный бочонок расположен вокруг подшипников сдвоенной линии внутри машины тела. Снаружи внутреннего роторного бочонка оборудовано с танком бутылки, и внутренностью с соответствующим лифтом. Соответствуя раздатчик бутылки также оборудован на наружном бочонке. Зонтик-башня центризована в машине. Бутылки транспортированы к середине машины через лифт на сигналах отсутствия бутылки, падая от зонтик-башни к краям. Бутылки нажаты в танк бутылки кулачками в лифте. Циркуляция машины сопровожена лифтом трижды. Бутылки каждого лифта в раздатчике будут транспортированы в транспортер воздуха через колеса звезды.

Основные особенности:

1) Наружная банка, роторная банка и части контакта с бутылками сделаны С/С СУС304. Рамки сварены с сталью углерода точного качества, с антиржавейный обрабатывать и распылять поверхности.

2) Тело банки загерметизировано, и сдержано с небольшим положительным давлением предотвратить пыль.

3) Верхняя часть банки оборудована с съемной крышкой, легкой для поддержания и для того чтобы очистить.

4) Оборудованный с неполноценным прибором сброса бутылки. Отсутствие потребности остановить для того чтобы очистить вверх в обычном состоянии. Блоки от массовых неполноценных бутылок в бутылке. Переключатель испытания в машине потревожит и остановит машина. Операторы могут драгировать его согласно сигналам.

5) Специально конструированный танк бутылки может примениться к бутылкам размеров на небольшой разнице, никакой потребности изменить танк на для сохранения вклада. Например если вы хотите изменять 600мл с 500мл с таким же диаметром, то, только 30мм более коротким, вы не нужно изменить танк, как раз сделайте некоторую регулировку.

6) Середина банки оборудована с выходом для прессформы заменяя, легкой для демонтажа и очищает вверх танка бутылки.

7) Нижнее банки оборудовано с выходом обслуживания, легким для операторов для того чтобы контактировать дно машины.

8) Оборудованный с ручными операторами.

9) Прибор гарантии префекта.

10) контролер Бутылк-варенья оборудован на колесах звезды вне-питания для того чтобы гарантировать машину.

11) Оборудованный с портом завалки масла для того чтобы смазать шестерни, подшипники, и кулачки.

12) Главный мотор ШЬЕТ.

13) Основные электрические детали (инвертор частоты, ПЛК, фотоэлементы и реле) используют продукты МИЦУБИСИ ОМРОН СИМЕНСА.

14) Пневматическая система использует продукты ФЭСТО Германии.

Основной технический параметр:

Пастеризатор бутылки переворота

Эта машина польза для бутылки и стерилизацию для сока, около 30~40 секунд крышки, время стерилизации можно отрегулировать согласно цепи используя импортированные части, рамке требования принимает продукцию нержавеющей стали, расширяет срок службы. Оно главным образом применимое к чаю, завалка и покрывать напитка фруктового сока горячая. Продукт после того как заполненный и загерметизированный смогите автоматически слегка ударить 90°, и после этого плоско бутылка делает идеальную стерилизацию из крышки внутренним. Машина принимает привод с цепной передачей, стабилизированный и надежный, тело без повреждения.

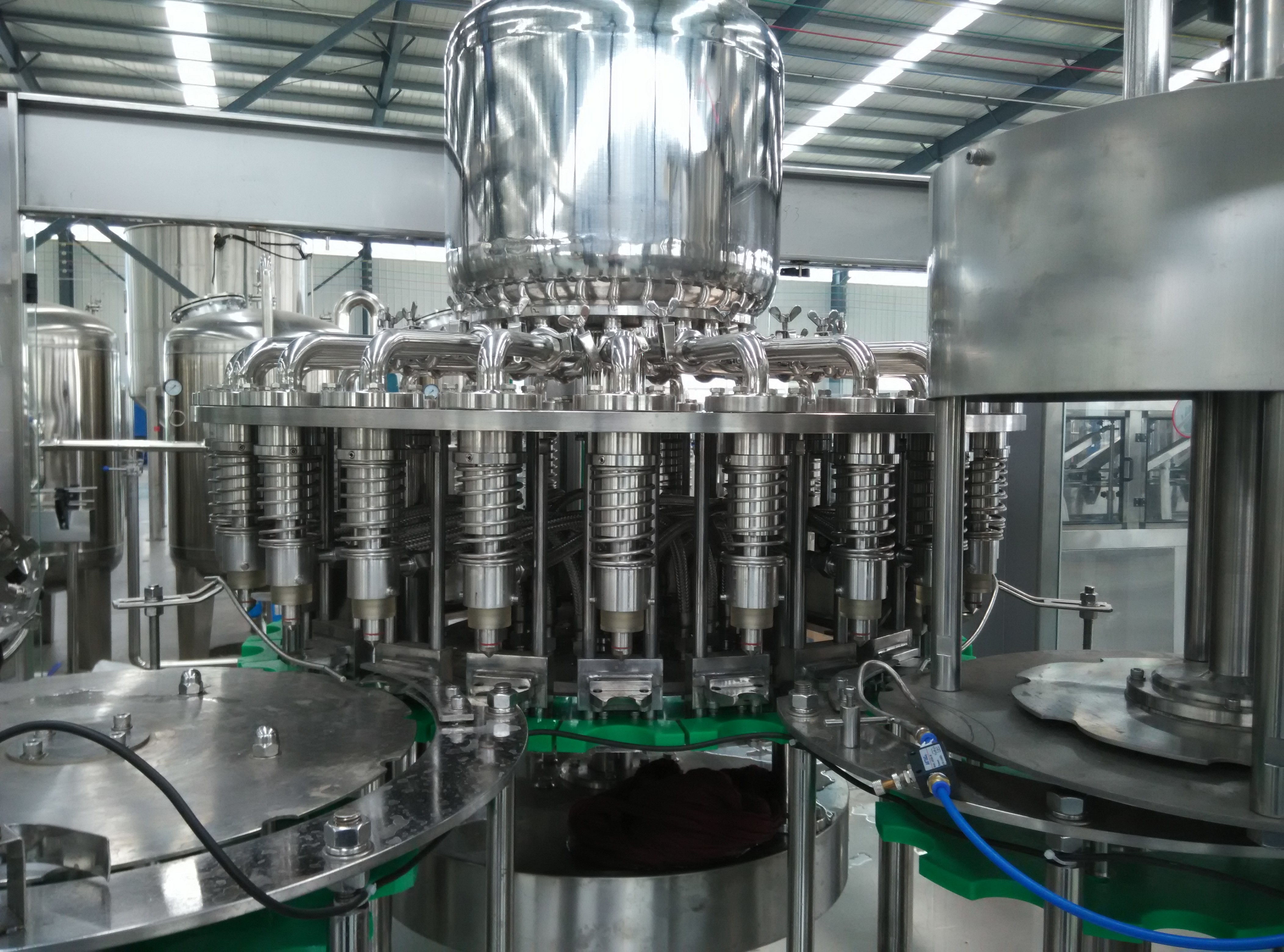

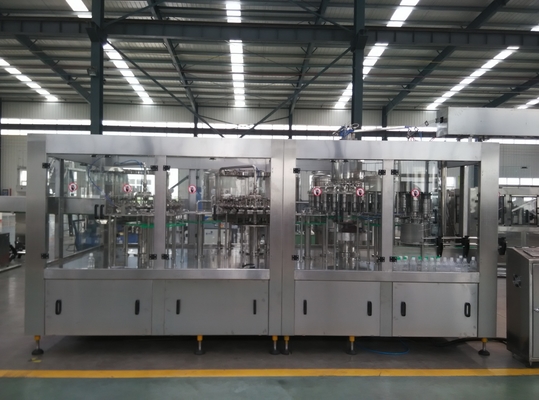

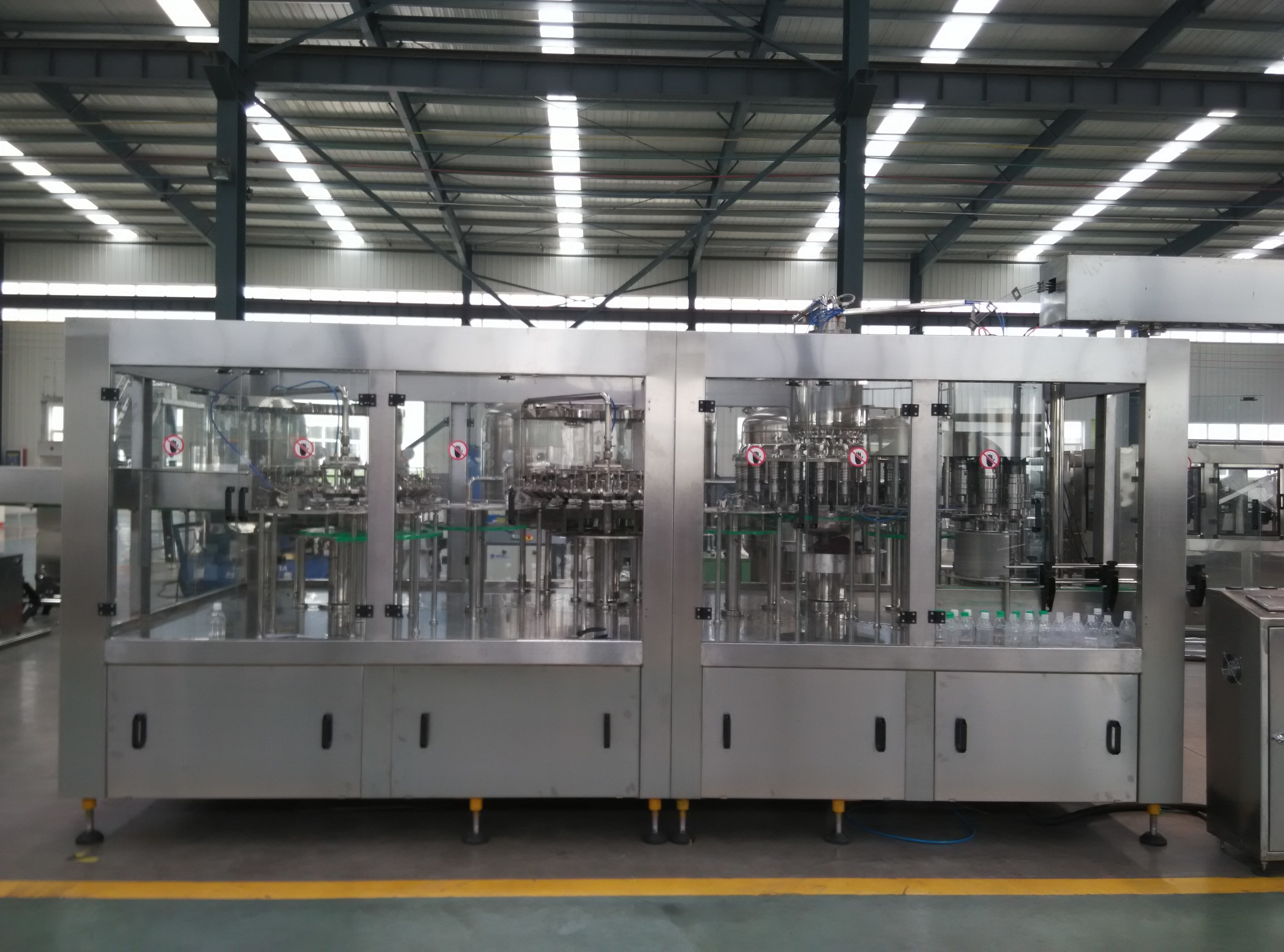

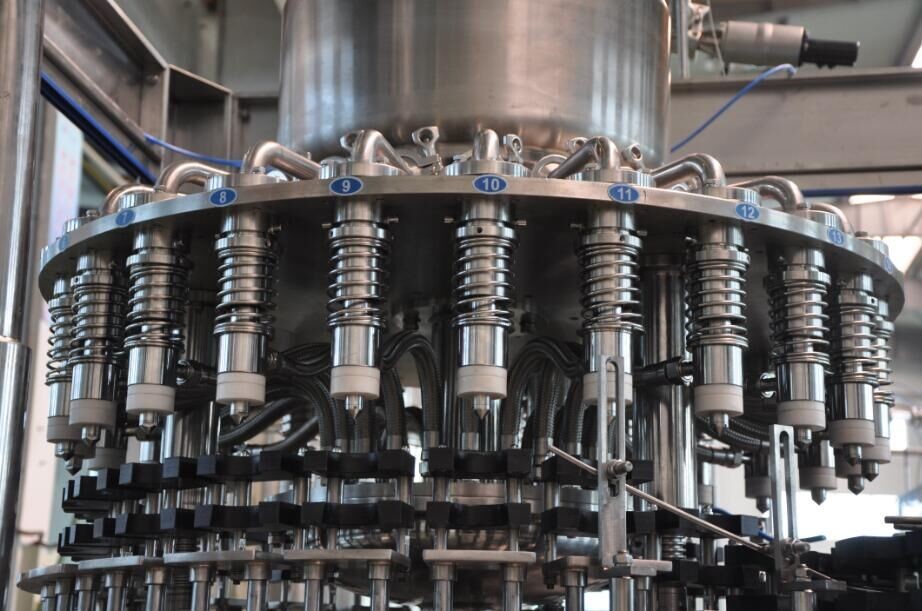

Сок бутылки ЛЮБИМЦА заполняя машину моноблок 3-1

Блок 3 ин-1 полоскать бутылки ЛЮБИМЦА/заполнять/покрывать вид профессионального интегратора машины завалки для горячего напитка завалки, как сок, етк. он многофункциональн могущие понадобиться для мыть, завалка и покрывать. Вид предварительного интегратора машины завалки который инноватед после отростчатых требований заполнять не-карбонатед напиток основанный на импорте и ассимилировать чужой передовой технологии. Оно приложен главным образом в мыть, заполнять, и покрывая пластиковая крышке для воды и безалкогольного напитка. Идеальный выбор к большой или среднего размера фабрике напитка должной к своей разумной конфигурации, безопасности деятельности, депендабилиты бега и своему настолько удобному обслуживанию.

Основные особенности

• Некоторые особенности как компактная конформация, хорошая форма, уютная деятельность, превосходная автоматичность и бедные трудятся интенсивность.
• Мы принимаем бутылку транспортера воздуха - питаясь технологию вместо питаясь цепи винта и транспортера. Легко измените изменение бутылки над частями.
• Оно принимает преграждая технологию боттленек для того чтобы транспортировать бутылки. Оно не регулирует высоту оборудования когда тип бутылки обменян. Согласно диаметру бутылки, вы смогли обменять соответствуя элементы нейлона как проводник тапочки дуги, колесо большого пальца руки етк.
• Те щипки бутылки нержавеющей стали мытья конструированы особенно и тверды и прочны. Оно не касается положению потока фялине, во избежание второго загрязнения.
• Вся из частей сразу контактированных с материалом приняты с нержавеющей сталью 304 этапа еды без мертвого угла. Так их можно очистить легко.

6. Высокие заполняя скорость и расход потока массы, высокая точность питательного клапана и контроль уровня жидкостей точны и без потери.

Компоненты

Полная машина состоит из 6 частей как следовать:

• Моя система: она состоит из помыть сжимающ шкалу, лоток диверсии воды и флуме.

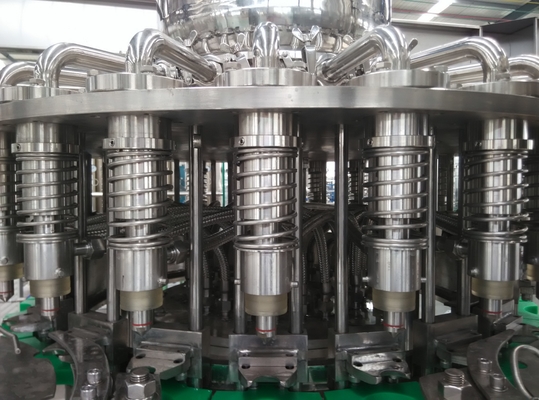

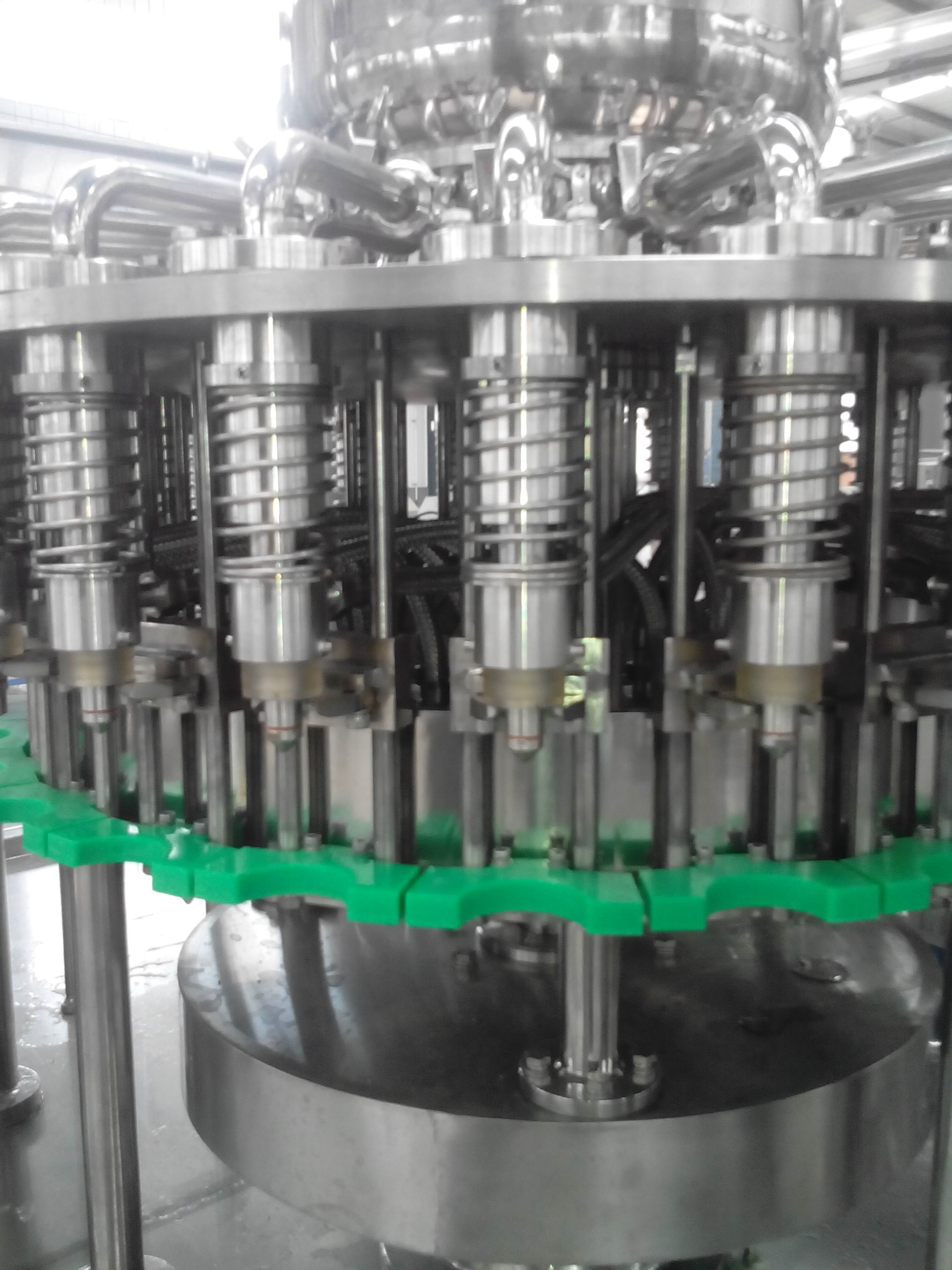

• Заполняя система: она состоит из гидравлического цилиндра, питательного клапана, кольца контроля и цилиндра воздуха подъема.

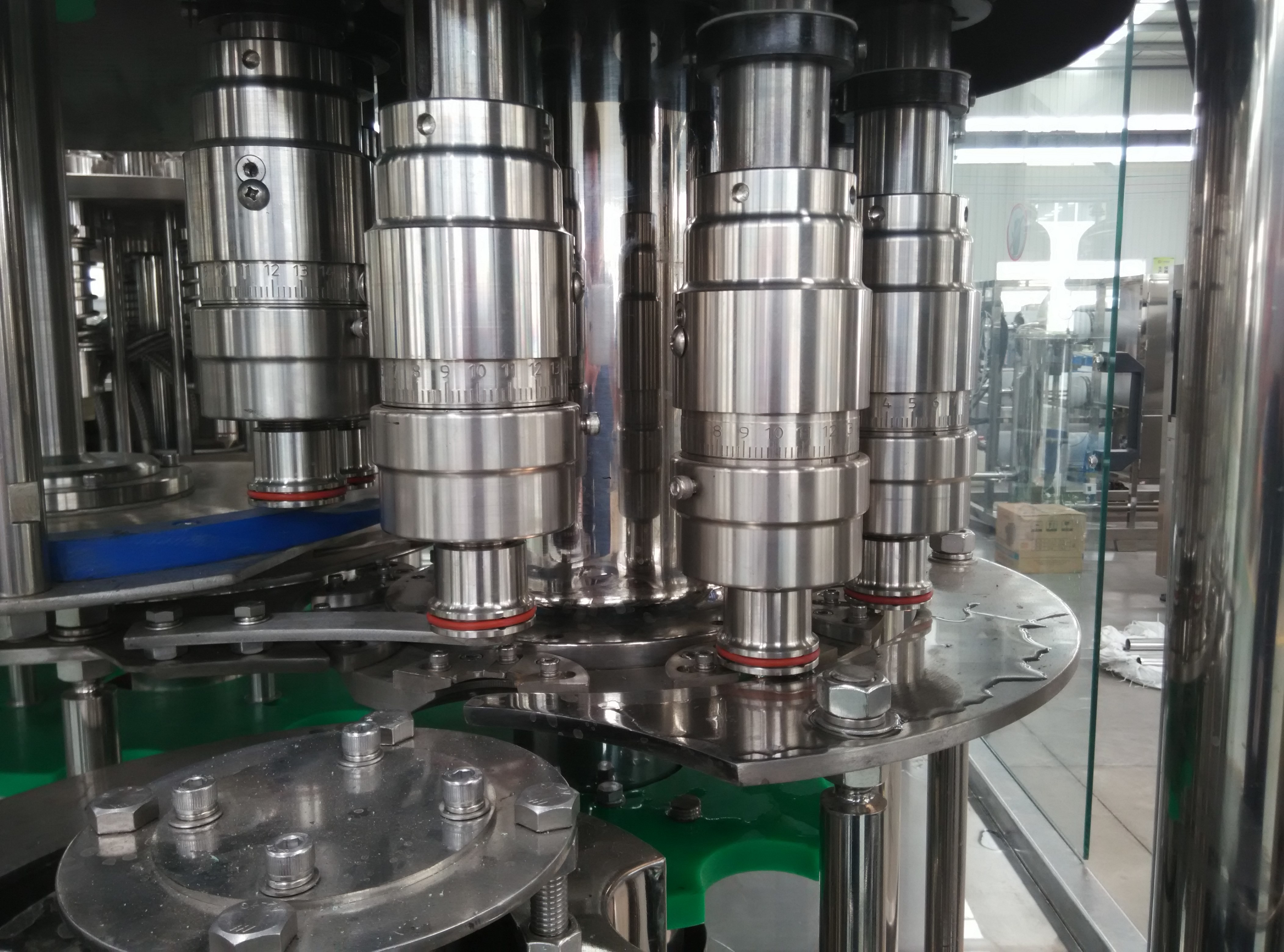

• Покрывая система: она состоит из каппер винта, алиньер крышки и крышки сползая ведущий брус
• Электрическая система: она принимает централизованную шестерней модель привода, которая состоит из пар главного мотора и шестерни.
• Транспортировать систему: она состоит из таблицы проводника, колеса большого пальца руки и цепи транспортера.
• Электрическая система управления: она принимает управление скоростью частоты, управление ПЛК автоматически и деятельность экрана касаний.

Основной параметр технологии

Основная конфигурация для 3 в 1 машине

1) Материал ринсе и роторной плиты, таблицы машины нержавеющая сталь 304.

2) Экран касания: ЦИФРОВ

3) ПЛК: МИТСУБИСХ

4) Переключатель фотоэлемента и переключатель близости: АУТОНИКС (Южная Корея)

Перечислены электрические части и пневматические части используемые в 3 В 1 машине следующим образом:

Основные электрические части

• контактор: СИМЕНС
• термо- реле: СИМЕНС
• выключатель: СИМЕНС
• промежуточное реле: ОМРОН
• Переключатель фотоэлемента и переключатель близости: АУТОНИКС (Южная Корея)
• Инвертор частоты: МИТСУБИСХ
• Основные пневматические компоненты: АИРТАК

Горячая голубая машина для прикрепления этикеток

Особенности

1. Регулировка лезвия вырезывания товарного знака легко

2. Колесо всасывания вакуума стандартное сделанное из высокого материала твердости; добавление программы обработки створки может уменьшить трение товарного знака, предотвращает поколение статического электричества

3. Замена совместимых частей работает не позднее 10 завершений минут быстрых и эффективных

4. Используя обслуживаемый вручную диск точно и удобно отрегулируйте положение лезвия

5. Колесо и товарный знак всасывания вакуума стандартные режа части используя более низкий материал ссадины и нагревать особенный

6. Когда изменение длины товарного знака, кнопка автоматического регулирования может автоматически отрегулировать положение И-МАРК

Инструкция оборудования

1. Используя, который катят обозначая метод

2. транспортером крена ярлыка и обозначить для стандарта через движения колеса вдоль ведущего бруса для обозначать

3. Ярлык после колеса ярлыка, обнаружение И-МАРК датчика автоматическое

4. Раз подтвердил электронное положение глаза, демодулятор автоматически регулирует скорость колеса ярлыка, и после этого правильно определенное положение вырезывания ярлыка

5. Ярлык после того как колесо ярлыка в ножницы для резать стандартную операцию, и после этого отрезанный ярлыку в высасыватель вакуума

6. Датчик для обнаружения ярлыка цыпленка, ярлыка в пластиковый барабанчик, деятельности клея

7. транспортером к контейнеру поставки колеса звезды как следует аранжируйте, превратите ярлык в желе в зоне таблицы в первый раз, обозначающ, и после этого положитесь на одновременной роли пояса и улучшите обозначать.

Описание прибора

1. Контроль: ПЛК, инвертор

2. Предохранительное устройство

2.1. Управляя часть обеспечена с прибором предохранения от перегрузки

2.2. Прибор анормалного прекращения старвхэел поставки

2.3. Отсутствие прибора обнаружения поставки бутылки

2.4. Для прибора обнаружения перегрузки бутылки

2.5. Поставка резиновых барабанчиков без стандарта, прекращения прибора деятельности

Главные компоненты

1. Конвейерная лента

2. Старвхэел поставки

3. Стандартная станция

4. Высасыватель вакуума

5. Водитель

6. Горячая машина клея мельт

7. Слипчивый ролик

8. Одновременный пояс

9. Отметьте отдел вырезывания

10. Проводник ярлыка

11. Рамки

12. Газ и смазывать зона

13. Электрический

Совместимые части

1. Старвхэел поставки

2. Высасыватель вакуума

3. Пропеллер винта

4. Разделенное колесо звезды

5. Рельс в ярлыка

6. Дефлектор

7. Проводник шестерни

8. Одновременный пояс

Технические параметры

Струйный кодер (бренд Видеоджет)

Эта машина использована для печати даты на бутылках. Она имеет контролера. Когда бутылки придут здесь, контролер найдет он, и отправляет сигнал к принтеру, поэтому это будет печатью дата на бутылках автоматически. Своя деятельность очень удобна, и чернила нормальный тип который можно найти везде.

Машина упаковки полиэтиленовой пленки

Технические параметры

Форма упаковки: 2×3,3×4,3×5,3кс3,4×5,4×6 (согласно бутылкам)

Сила работы: линия 380В/50Хз 3-участка-5

Давление деятельности: 0.6~0.8Мпа

Размер камеры сокращения: Л×В×Х=2400×650×450 (мм)

Скорость: 12пкс/мин

Температура вырезывания Сеалинг&: 190℃~230℃

Температура сокращения: Материал 200℃~280℃: ПЭ

Крен ширины фильма: Крен ≤600 толщины фильма: 0.06~0.12мм

Крен диаметра фильма: шум работы ≤450мм: ≤65дБ

Полная сила: вес итога 30КВ: 2500кг

Размер машины: Л×В×Х=14340×1100×2100мм

Ширина конвейерной ленты максимальная: 541мм, высота линии продукции (регулируемого ряда 150мм)

Основные особенности

1. Экстерьер компакт, превосходный и рамка роман, частность, ремонт легка. Влияние электрона для фильм-питаться, пласидлы, фильм – изменение быстро.

• Используя изотермическое запечатывание и нож для разрезания. Интенсивность уплотнения охлаждает нож для разрезания сеалинг& 3 раза и жизнь пользы над охлаждая запечатыванием & ножом для разрезания 80 раз. Герметизируя &куттинг время 0.6с

3. Быстро пройдите регулировка транспортных систем изменением частоты, действие передачи точно и синхро.

4. Камера усушки использует центробежную термальную систему циркуляции воздуха, конфигурация логически, консервация жары изоляции жары, точность термостата высока и влияние упаковки лучшее.

5. Во время процесса продукта переднего транспортируя. он может автоматически собрать продукт внутри для упаковки, сохранить время и увеличить эффективность упаковки

6. Модель идеи упаковщика средн-скорости жар-сужающегося в внутреннем рынке

Основные части
