Часть 2. Введение оборудований

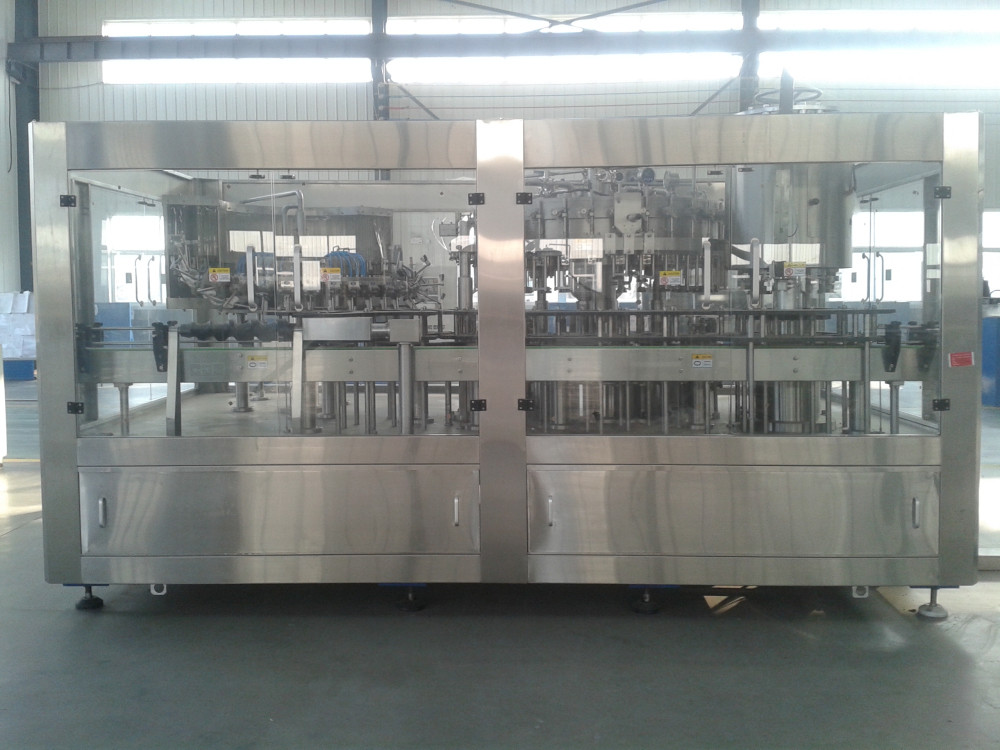

Стирка ГД-КГФБ16/16/6Боттле, завалка, покрывая машина блока 3-1

Одно. Внедрение продукции
ГД-КГФБ16/16/6 тип машина блока 3-1 стирки пивной бутылки заполняя покрывая моя заполняя покрывая 3 в 1 конструированной машине совмещенной с обстановкой на данный момент в нашей стране после введения и абсорбции. Он принимает метод бутылки заполняя и покрывая технологии Германии. Он специально был использован для того чтобы заполнить пиво.
Он принимает изобарный заполняя принцип и питательный клапан принимает клапан высокой точности механический. Он имеет преимущества быстрой заполняя скорости, высокой точности в жидкостном уровне. Примите систему режима автоматического управления Сименса, осуществляющ троицу машин, и проконтролируйте стирку, заполнять и покрывая процесс и осуществите что он только начинает к заполнять когда бутылка, в противном случае она не остановит заполнить и никакой сломленный бутылку. Заполняя процесс чище и чистое должное к нему дважды вакуумизатион бутылок, и стабилизированные из-за изобарной заполняя деятельности. Используя вакуумный насос и СО2 подготавливая давление осуществить второй вакуум, не обеспечьте никакие воздух и бактерии в бутылке, гарантируйте заполняя время качества и качества гарантии. Заполняя расчалки цилиндра используют коробку черв-шестерни идя вверх и вниз удовлетворять бутылки различной высоты. Поплавковые выключатели в заполняя цилиндре обеспечивают ровный жидкостный вход. Поэтому, эта машина самый лучший идеальный выбор для фабрик пива или напитка.
2. Особенность технологии

• Принимает клапан высокой точности механический, имеет преимущества быстрой заполняя скорости, высокой точности в жидкостном уровне.
• Загерметизированный заполняя цилиндр сделанный нержавеющей стали 304 и автоматического регулирования жидкостного уровня для того чтобы осуществить изобарную завалку.
• Имеет функцию чистки КИП, управление касающего экрана, вся машина защищает нержавеющей дверью.
• Примите вакуумизатион и СО2 подготавливая главу давления, тогда подготовьте давление на второй раз убеждаться заполняя качество.
• Высота моя заполняя покрывая машины регулируема для того чтобы заполнить различные виды пивных бутылок в пределах объема дизайна.

• Основная передача принимает тип пояса и коробки передач сочетания из передачи ког типа, высокую эффективность и малошумное.
• Основная передача действует по степлесс предписание скорости. Машина принимает компьютерное управление ПЛК СИМЭНС промышленное.
• Когда бутылки, оно заполнит. В противном случае, оно не будет.
• 2 вида системы управления, ручной и автоматический. При использовании ручной системы, если никакие пиво или крышка, то машина может потревожить автоматически. При использовании автоматической системы, она может автоматически отрегулировать если вы набор требование.

3. Принцип деятельности
6 основных частей этой машины:
1. система транспортера 6.Пипе таблицы 5.Боттле машины 4.Воркинг ринсер 2.Филлер 3.Каппинг бутылки/жидкостная труба перехода
Работая процесс
Бутылка отправленная в машину конвейерной лентой разделенной в фиксированный интервал в машину колесом звезды, зажимом бутылки оборачиваемость бутылка и стиркой финиша, тогда отправит в колесо звезды машины завалки бутылки. Бутылка будет размещать в питательном клапане ниже движением восхождения прибора. В процессе роторного, бутылки будут проведены процедурой 2 вакуума и подготовки СО2, и после этого в работе завалки.
После заполнять, падение основания бутылки, справедливо направляющ вверх, бутылка была отправлена для того чтобы передать колесо звезды, и после этого была отправлена в покрывая колесо звезды машины и была положена под моульдер плунжера железы. Крышки кроны положены в хоппер в верхней части машины. Крышка кроны проходит хоппер в хранении в блендер и после этого отправленном к голове плунжера железы, и после этого моульдер отожмет ниже автоматически для того чтобы закончить покрывая работу. После покрывать, колесо бутылки-вне перенесет железу - законченные бутылки к конвейерной ленте бутылки. Вся работа закончена.


Бутылка полоща часть: 16 сопл
Эта часть составлена подъемного устройства, основного прибора передачи, фиксированной рамки, прибора струбцины, раздатчика, и открытых кулачков струбцины и над кулачками етк поворота.
Подъемное устройство использовано для того чтобы отрегулировать высоту роторных таблиц и струбцин машины для того чтобы приспособиться к высоте бутылки. Своя сила приходит от поднимаясь рычага. Рычаг поворачивает вращение специального винта для дерева для того чтобы осуществить подъем роторных таблиц.
Когда струбцина вращает к колесу звезды с вращая таблицей, разлейте по бутылкам в середину струбцины, открытый конец кулачка струбцины коготь зажима и закрепите боттленек с вращая струбциной. Когда роторные таблицы, который нужно вращать, части струбцины вращают с излишек кулачком поворота, кулачки проводника вращают вокруг над кулачком поворота и слегка ударяют боттленек до 180 градусов до рот бутылки верхний вниз и сразу смотрит на сопло брызг, тогда чистую воду в брызгах сопла брызг и моют внутренность бутылки, стекают, поворачивают 180 градусов вниз и после этого идут вне от колеса звезды.


Колесо звезды клапана Гриппер распыляя

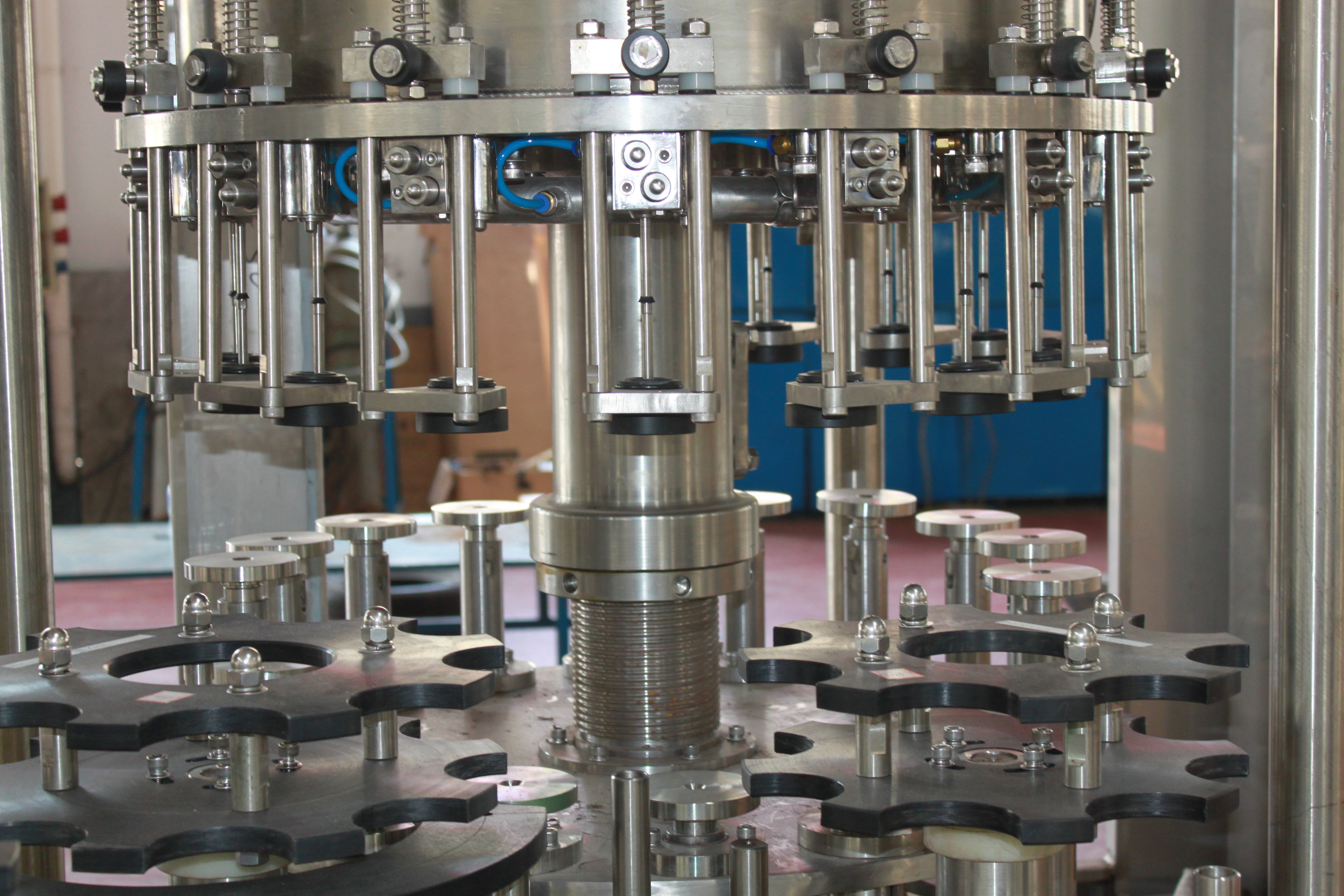

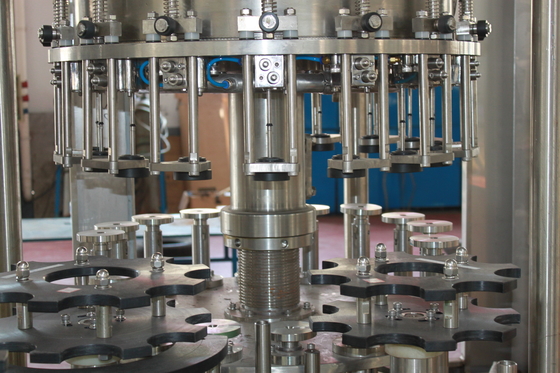

Заполняя часть: 16 сопл
Заполняя часть составлена главной жидкостной трубы, основания подшипника вращая цилиндра, петли фулкрума цилиндра завалки, танка пива, питательного клапана, трубы цилиндра завалки, прибора контура управления, восходящего прибора, раздатчика, высоты регулируя контроль, возбуждающей руки пузыря, системы вакуума, етк.
a. Первое Вакуумизе
Раскройте стержень клапана вакуума, в бутылке и каналах вакуума формируя дорогу. Воздух в бутылке будет дишаргед от бутылки через этот канал, в бутылку сформирует вакуум. После достигаемости постоянный момент, закрытый клапан вакуума, после этого он будет закончен.
b. Впрыска СО2
Раскройте питательный клапан, тропа сформирована между бутылкой и каналом газа. СО2 заполняя в бутылку через этот канал до давления СО2 в равных танка вина к давлению танка пива.
c. Второй вакуумизинг
После впрыски СО2 в бутылки, меньший воздух будет сконцентрирован на верхней части шеи бутылки. второй вакуумизинг, извлечется эта часть отдыхая воздуха и произвести государство небольш-вакуума, которое лучшее для работы завалки.
d. Завалка пива
Раскройте жидкостный клапан и сформируйте тропу между бутылкой и танком пива, материал будет питаться в бутылку от этого канала, в то же время, СО2 в возвращении бутылки назад в танк пива на такой же скорости через воздушно--назад трубу. Обжатое СО2 в материале уплотнения бутылки, который нужно продолжать побежать до материала в бутылке поднимая над воздушно--назад трубой и сформировать баланс давления
e. Близкий клапан
После того как стойка завалки финиша бутылки для долгого времени, конца клапаны ликера и питательные клапаны воздуха, отрезка канал между танком вина и бутылки.
f. Разрядка воздуха
Раскройте выпускные вентили и сформируйте тропу между бутылкой и воздухом. Давление в бутылке не выпустит через этот канал и не заканчивает отпуск до бутылки отдельный от заполняя частей.
g. Жидкость дуновения остальная
Когда заполняя части размещают между бутылкой-вне и бутылк-в колесе звезды, раскройте питательные клапаны СО2 и закройте его после достигаемости постоянный момент. Так как СО2 в бутылке дунет остальная жидкость.

Прибор питательного клапана клапана соленоида клапана отверстия
(ФЭСТО)
Покрывая часть: 6 голов
Покрывая машина составлена держателя крышки, покрывающ слидевай, покрывая верхнюю часть, покрывая нижнюю часть, повышающ часть и анти--объезжающ столбец.
Управляют вверх и вниз движением покрывая сопла покрывая кулачком, который фиксирован. Крышки кроны отправляют в крышку слидевай смесителем в контейнере крышки, и после этого сползенный к покрывая прессформе покрывая сопла. Покрывая сопло управляется силой и движением в круге. Покрывая сопло двинуло бы упворд и вниз одно время в каждом круге покрывать. Кулачок, установка в верхней фиксированной части покрывая машины, контролях вверх и вни движение покрывая сопла.
После того как бутылка передана от машины завалки, покрывая сопла кормились с крышкой бутылки. Покрывать ноззлес движения вниз бутылка под покрывая платформой управляемой гуйдевай кулачка, после этого крышкой бутылки с помощью амортизируя кольца.

Покрывает клапан системы управления покрывая

Покрывает трубу крышек унскрамблер

5. Данные по технологии
моя головы: 16
заполняя головы: 16
покрывая головы: 6

емкость: 1000-2000БПХ (осуществите второй вакуум)
тип бутылки: высота: 150~ 300мм
боттленек: ① 85мм ① 50~
потребление воздуха: 0. 2м3/мин (0. 4~0.6Мпа)
Потребление СО2: 160г/л00Л
расход воды: вакуумный насос 0. 20м3/х
мыть 0. 8м3/х
Том: 3.43КВ
главный мотор 1.8КВ
мотор 0 .18КВ хоппера
мотор вакуумного насоса 0,75 КВ
моя мотор 0.35КВ насоса
клокоча мотор 0.35КВ
Размеры: 2000×1830×2200 (Л×В×Х)
Н.В.: 2800Кг
